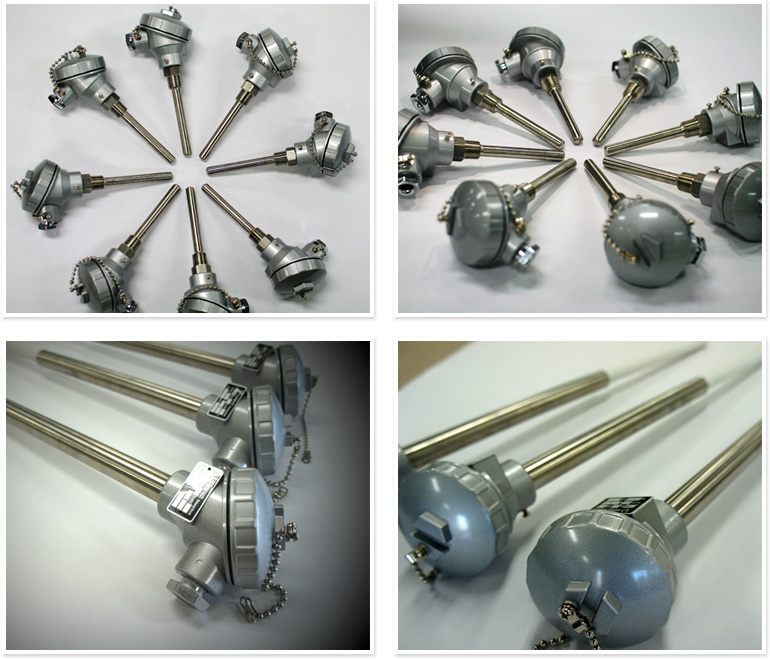

Themocouple(열전대)
두 종의 다른 금속선 양 끝단을 접합하여 만든 것으로 접점에 온도차가 발생할 때 이 폐회로에 열기전력이 발생하여 회로에 전류가 흐르게 됩니다.

이러한 열 기전력차이로 온도값을 환산하며 열기전력의 크기와 극성은 두 금속선의 조합에 의해 결정됩니다.
열전대 사용 시 온도측정 범위, 측정 장소의 상황, 정밀도 등에 따라 적합한 소선의 선택이 중요하며 온도와 유체, 압력에 따라 제품의 사양이 결정됩니다.


Thermocouple의 특징
  1. 외경의 차이에 따라 감도가 대단히 예민하므로 TIME LAG (HOT JUNCTION에서의 온도를 감지하는데 걸리는 시간)가 거의
   없습니다.
  2. 내진성이 좋으며, 고온, 고압, 부식성의 분위기 등의 열악한 조건에 최적입니다.
   외경이 가는 씨즈라 하더라도 650℃에서 3500Kg/Cm2의 내압강도를 가지고 있습니다.
  3. 사용 환경에 적절한 제품과 품질의 열전대의 경우 온도 측정 범위가 -200℃에서 +2300℃까지로 넓은 범위를 가집니다.
  4. 산화마그네슘의 절연으로 기밀이 뛰어나며 제품 수명이 길고 경제적입니다.
  5. 유연성이 좋아 굴곡이 많은 곳에 설치하기 좋으며 기계적 강도가 좋아 광범위하게 응용될 수 있습니다.

온도센서 주요 산업별 적용분야
산업분야 적용사례 해당 제품군
발전산업 가스 터빈 엔진의 가열기구 K-type thermo-couple
※ Theromo-couple(열전대)
: 넓은 범위의 온도 측정을 위해 두 종류의 금속으로 만든 장치
반도체산업 Water 생산공정(세척 등) 온도 모니터링 RTD
※ RTD(측온저하체)
: 온도에 따라 저항값이 변하는 특성을 이용한 센서로 정밀도가 높고 온도범위가 넓음
Wafer 표면 Layer 도포 장비 R-type Thermo-couple
부식이 쉬운 환경에서의 고온의 온도 모니터링 R-type Thermo-couple
제약산업 제약 공정중 살균/소독 과정의 온도 모니터링 RTD
석유화학산업 석유 정제과정(유동접촉분해 등) 온도 모니터링 -
국방산업 미사일 엔지 테스트 E-type, K-type Thermo-couple
환경산업 토양/지하수 오염물질 정화 시 증기 처리 과정 등 E-type Thermo-couple
기타 일반 화재 진압 훈련 등의 모의 상황 온도조절 K-type Thermo-couple
건축자재 제조시 온도 모니터링 K-type Thermo-couple
배관장치(가스, 수동 등) 제조시 감압 측정 K-type Thermo-couple
염화질소 탱크 제조시 온도 측정 K-type Thermo-couple
목재 생산공정(합판 압축 과정 등) 히터 온도 측정 RTD
시멘트 가마 내부 온도 측정 K-type Thermo-couple
저온 가스 탱크 등의제조 RTD
